Клапанные блоки серии БКН - важные компоненты систем автоматизации технологических процессов. В этой статье мы подробно разберем их устройство, основные модификации и области использования в различных отраслях промышленности.

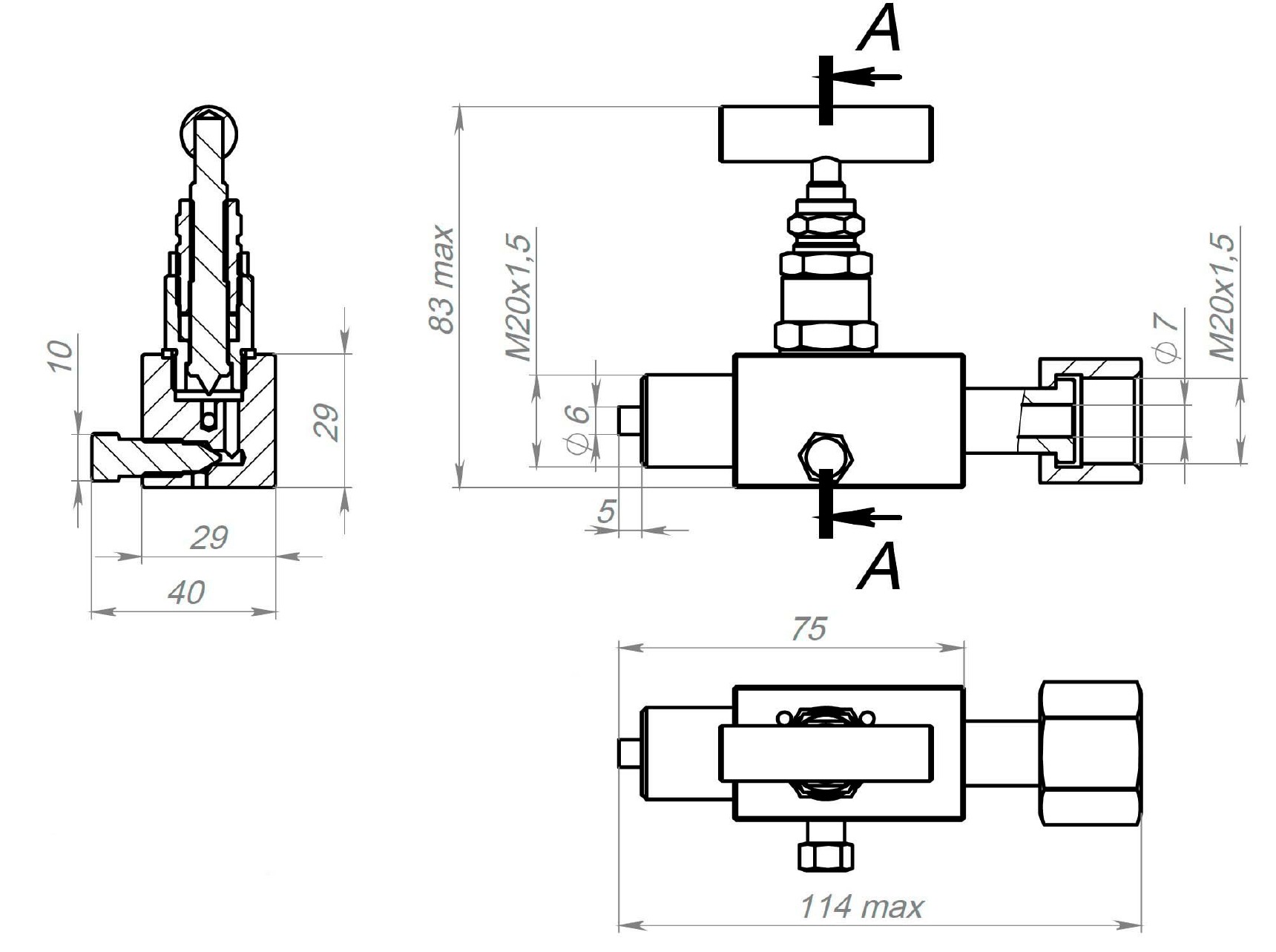

Устройство клапанных блоков БКН
Клапанный блок БКН представляет собой компактное устройство, состоящее из нескольких основных элементов:
- Корпус - изготавливается из прочных марок стали, обеспечивающих устойчивость к высоким давлениям
- Запорные клапаны - от 1 до 5 вентилей в зависимости от модификации
- Присоединительные штуцеры - для подключения к трубопроводам и измерительным приборам
- Уплотнительные элементы - обеспечивают герметичность соединений
Принцип работы
Блоки БКН выполняют несколько ключевых функций в системах измерения и контроля:
- Подключение/отключение измерительных приборов
- Защита датчиков от перегрузок
- Продувка и очистка измерительных линий
- Равномерное распределение давления

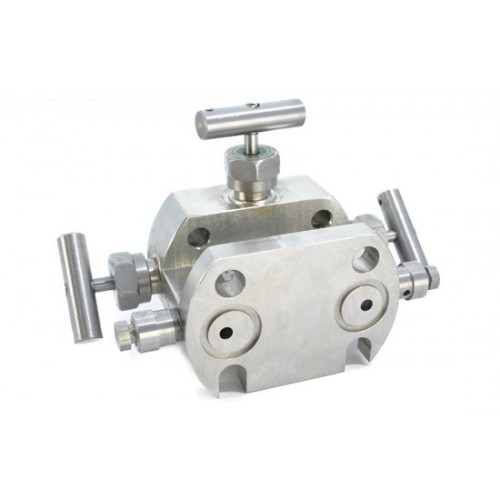

Основные серии клапанных блоков БКН
БКН 1-10 (одновентильные)
Предназначены для монтажа датчиков разности давлений в системах автоматизации технологических процессов.
Характеристики:
- Рабочее давление: 40 МПа;
- Температурный диапазон: от -60°С до +200°С;
- Масса БКН1: 0,6 кг.
Доступы под заказ в нашем каталоге - Клапанный блок серии БКН 1-10

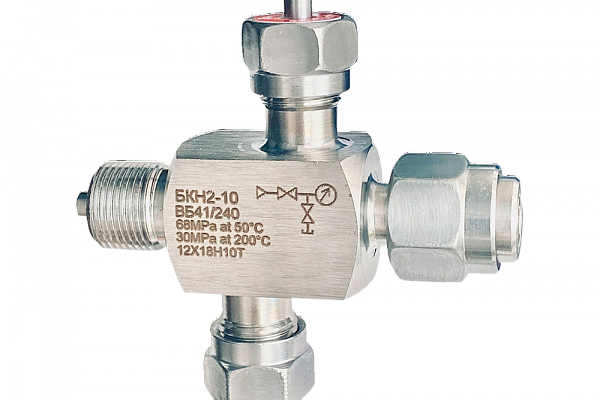

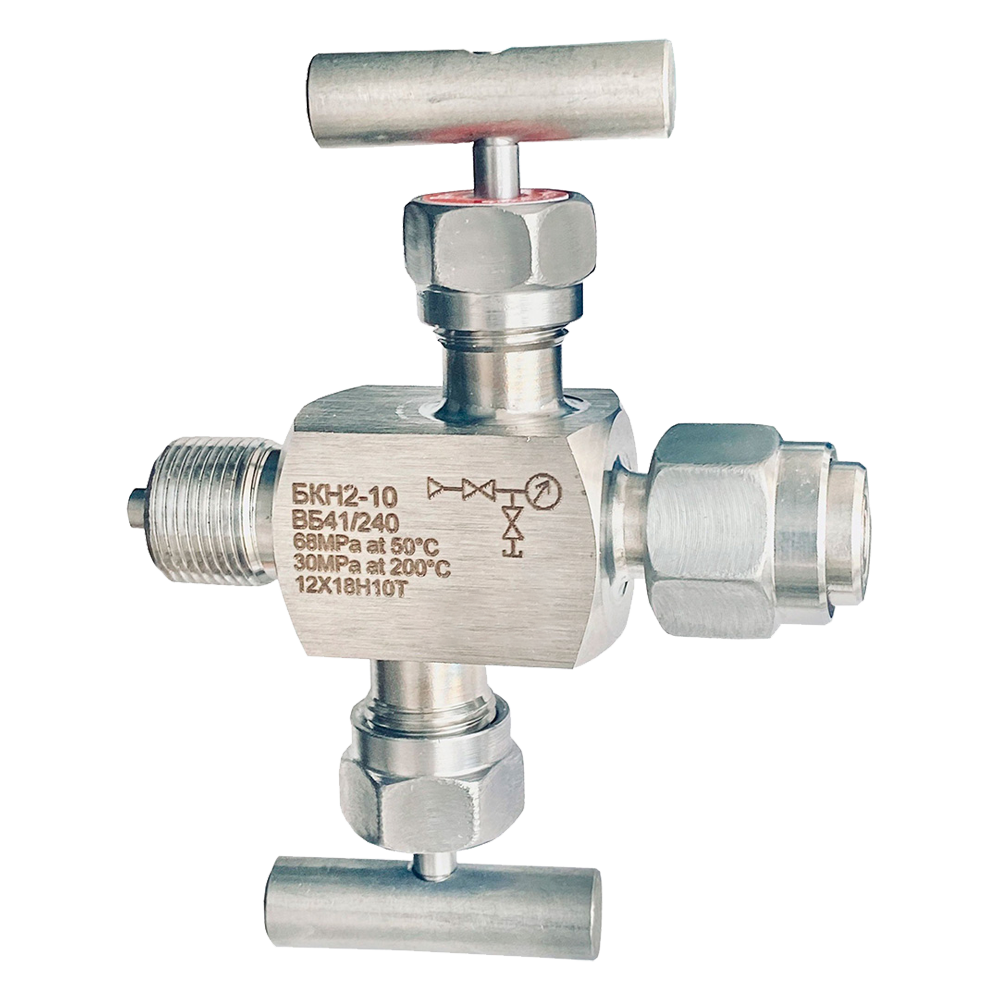

БКН 2-10 (двухвентильные)
Особенности:
- Два независимых канала управления
- Возможность подключения эталонного прибора
- Модификации: БКН 2-25, БКН 2-64
Доступы под заказ в нашем каталоге - Клапанный блок серии БКН 2-10
БКН 3-11 (трехвентильные)
Преимущества:
- Три независимых контура управления
- Дополнительный канал для продувки
- Усиленные уплотнения
Доступы под заказ в нашем каталоге - Клапанный блок серии БКН 3-11

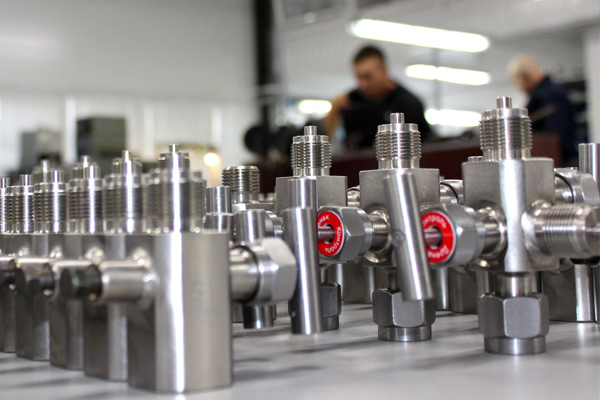

Сферы применения клапанных блоков БКН
Нефтегазовая промышленность
Используются в системах:
- Контроля давления в трубопроводах;
- Измерения расхода нефтепродуктов;
- Мониторинга параметров на КИП;
Энергетика
Применяются для:
- Подключения манометров на котлах;
- Контроля параметров пара;
- Защиты измерительных линий;
Химическое производство
Особенности использования:
- Коррозионностойкие исполнения;
- Защита от агрессивных сред;
- Герметичные соединения;
Как выбрать клапанный блок БКН
При подборе учитывайте следующие параметры:
| Параметр | Рекомендации |
|---|---|
| Количество вентилей | Зависит от сложности системы (1-5) |
| Рабочее давление | Должно превышать максимальное в системе на 20-30% |
| Температурный режим | Выбирать с запасом для экстремальных условий |
| Материал корпуса | Сталь 20, 12Х18Н10Т или спецсплавы |
Совет специалиста: Для систем с вибрацией выбирайте блоки БКН с дополнительными фиксаторами вентилей.
Монтаж и обслуживание
Основные правила установки:
- Монтировать в доступном для обслуживания месте
- Обеспечить свободный ход маховиков
- Проверять герметичность соединений
- Использовать подходящий уплотнительный материал
Частые проблемы и решения
- Подтекание: замена уплотнений, подтяжка соединений
- Тугой ход вентиля: очистка от загрязнений, смазка
- Коррозия: применение защитных покрытий
Заключение
Клапанные блоки БКН - надежные и универсальные компоненты промышленных систем измерения и контроля. Правильный выбор серии и соблюдение правил монтажа обеспечивают их долгую и бесперебойную работу в различных технологических процессах.
