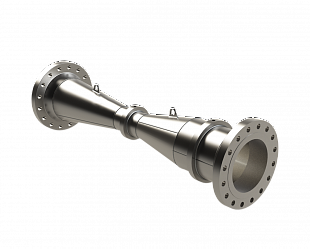

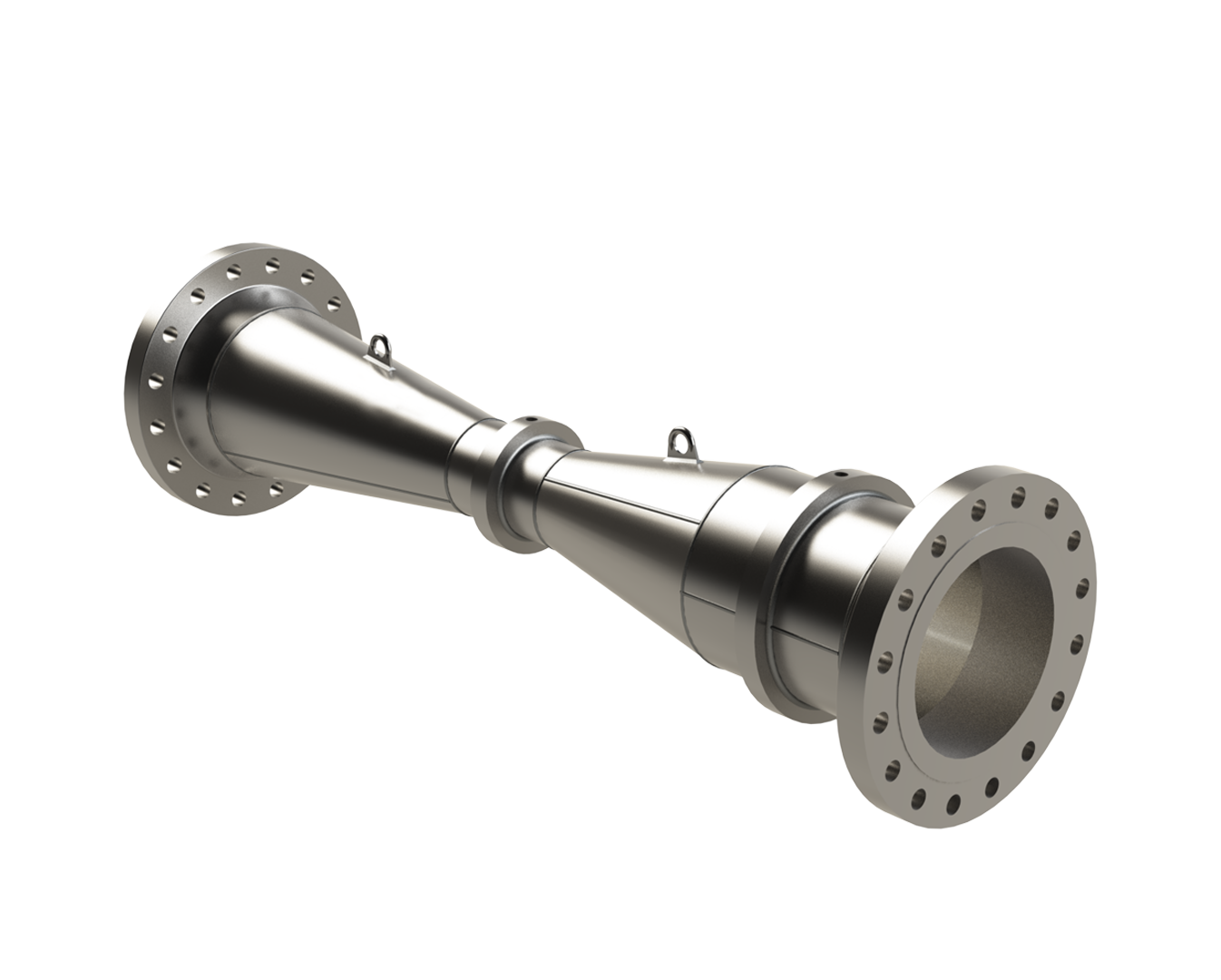

Трубы Вентури — точное измерение расхода жидкостей и газов
Труба Вентури — это устройство для измерения скорости и объёмного расхода потока, устанавливаемое в разрыв трубопровода. Принцип работы основан на эффекте Вентури, который заключается в снижении давления при прохождении потока через суженное сечение.
Преимущества:
- Минимальные потери давления (4–20%)
- Не требует длинных прямолинейных участков
- Высокая надёжность при работе с паром и высокоскоростными потоками
- Устойчивость к засорению и отложениям
- Экономичность и долговечность
Основные характеристики:
- Диаметр трубопровода: от 50 до 1200 мм
- Отношение диаметров горловины и трубы: 0,1–0,6
- Число Рейнольдса: свыше 2·10⁴
- Погрешность измерений: 2–10%
- Монтаж: горизонтальный или вертикальный
Материалы и исполнение:
Изготавливаются из коррозионно- и эрозионностойких материалов, чаще всего из нержавеющих сталей марок:
- 14Х17
- 10Х23Н13
- 12Х18Н10Т
Возможное исполнение:
- Фланцевое
- Вварное (под сварку)
Система отбора перепада давления:
Реализована через самостоятельные отводы, соединённые кольцевыми усредняющими камерами или пьезометрическими кольцами. Предусмотрены спускные устройства для удаления конденсата. Подключение адаптируется под тип дифференциального манометра по согласованию с заказчиком.
