Предназначение
Технические характеристики
- Измеряемая среда: Жидкость, пар, газ (в том числе газообразный кислород)
- Давление измеряемой среды: До 40 МПа
- Температура рабочей среды: От -60 до 170 °С
- Материал корпуса клапанного блока: Нержавеющая сталь [12Х18Н10Т]
Схема подключения датчика с пятивентильным клапанным блоком
- Подготовка: При закрытых изолирующих и уравнительном вентилях блока открывается запорная трубопроводная арматура, установленная на технологическом оборудовании.
- Уравнивание давления: При открытом уравнительном вентиле поочередно открываются на 1-2 оборота изолирующие вентили для уравнения давления в камерах датчика.
- Закрытие уравнительного вентиля: Уравнительный вентиль закрывается.
- Открытие «плюсовой» камеры: Рукоятка изолирующего вентиля «плюсовой» камеры датчика открывается до упора.
- Открытие «минусовой» камеры: Рукоятка изолирующего вентиля «минусовой» камеры датчика открывается до упора.

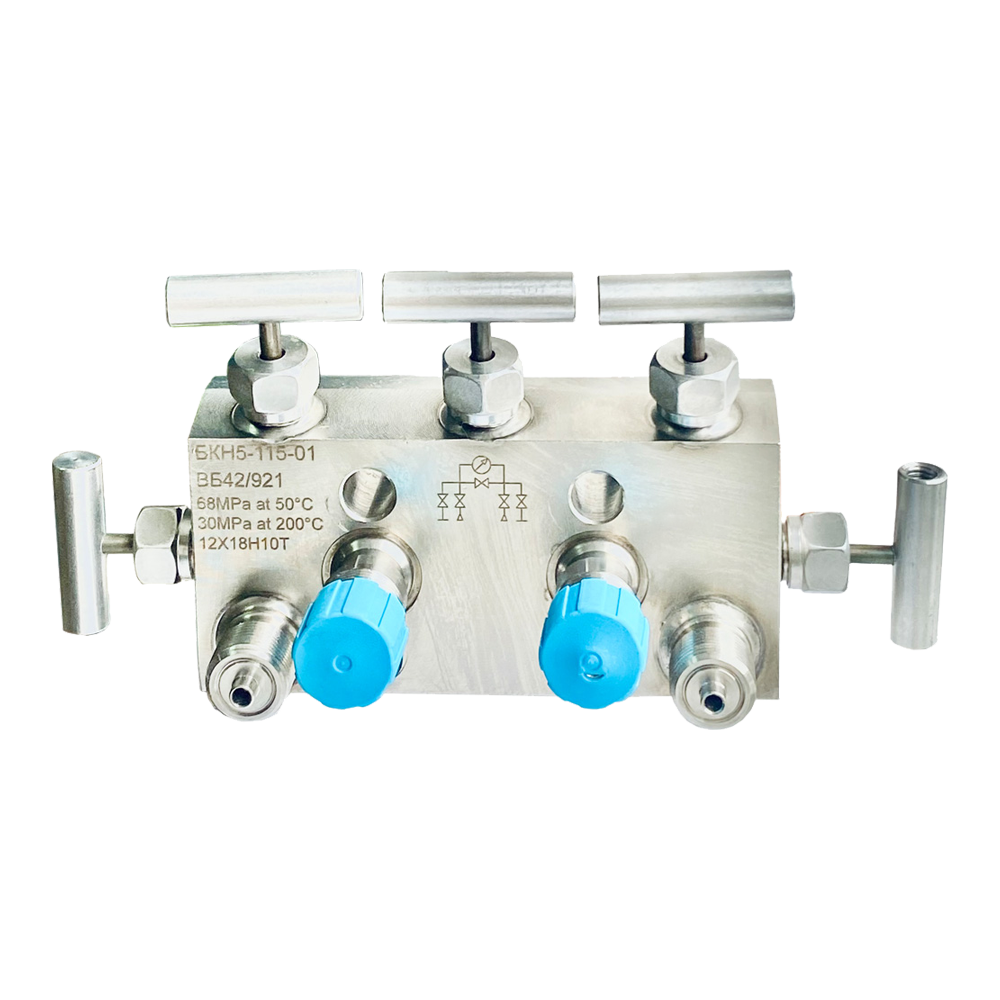

Пятивентильный клапанный блок БКН5 обеспечивает высокую точность измерений и надежность в работе, что делает его незаменимым инструментом для автоматизации технологических процессов.
