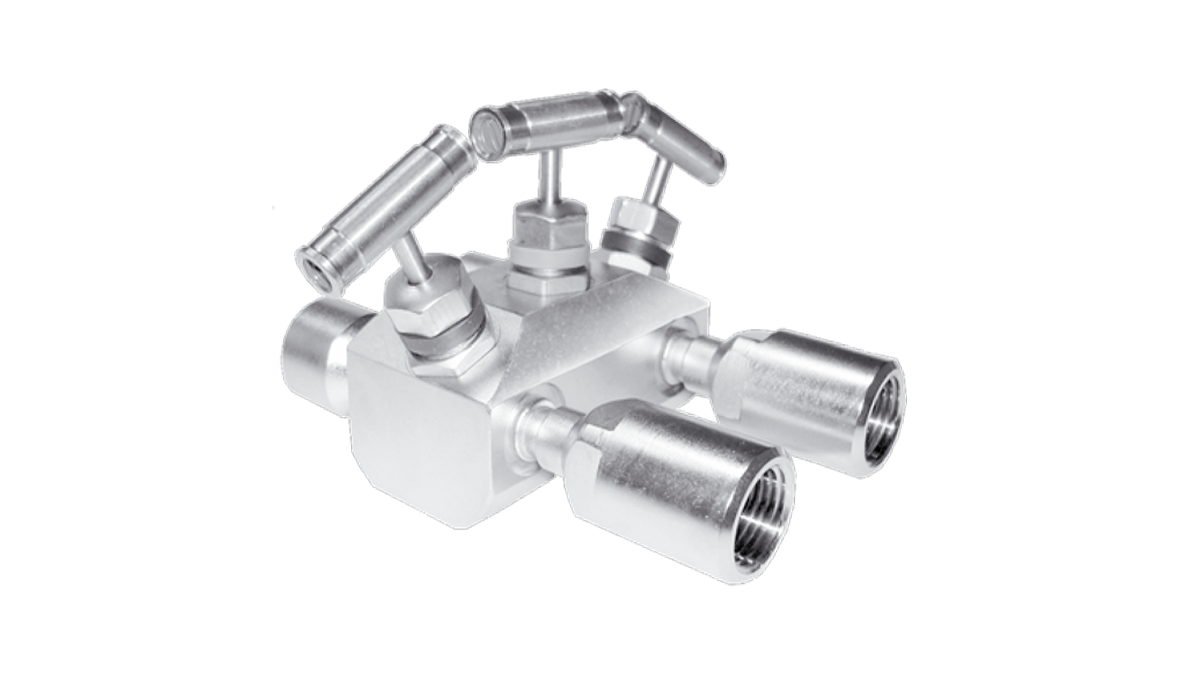

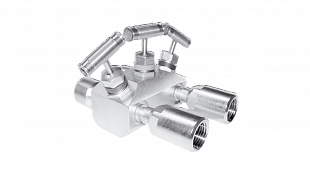

Клапанные блоки серии BХ

Назначение

Клапанные блоки серии Вх (трех- и пяти-вентильные) предназначены для монтажа датчиков разности давлений и коммутации импульсных линий в системах автоматизации технологических процессов.

Конструктивные особенности

Конструкция клапанного блока обеспечивает любые варианты резьбового подключения к импульсным линиям с одной стороны и монтаж датчиков имеющих как стандартное, так и нестандартное расположение плюсовой и минусовой камер с другой стороны:

— Вх-02 – двумя штуцерами с наружной резьбой М22х1,5 на расстоянии 34 мм;
— Вх-03 – двумя штуцерами с наружной резьбой М12х1,25 на расстоянии 34 мм;
— Вх-04 – двумя штуцерами с наружной резьбой М22х1,5 на расстоянии 54 мм;
— Вх-05 – двумя штуцерами с внутренней резьбой К1/2 на расстоянии 54 мм;
— Вх-06 – двумя штуцерами с наружной резьбой М22х1,5 на расстоянии 35 мм (для сигнализаторов Садко-44).
