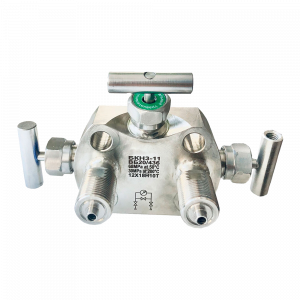

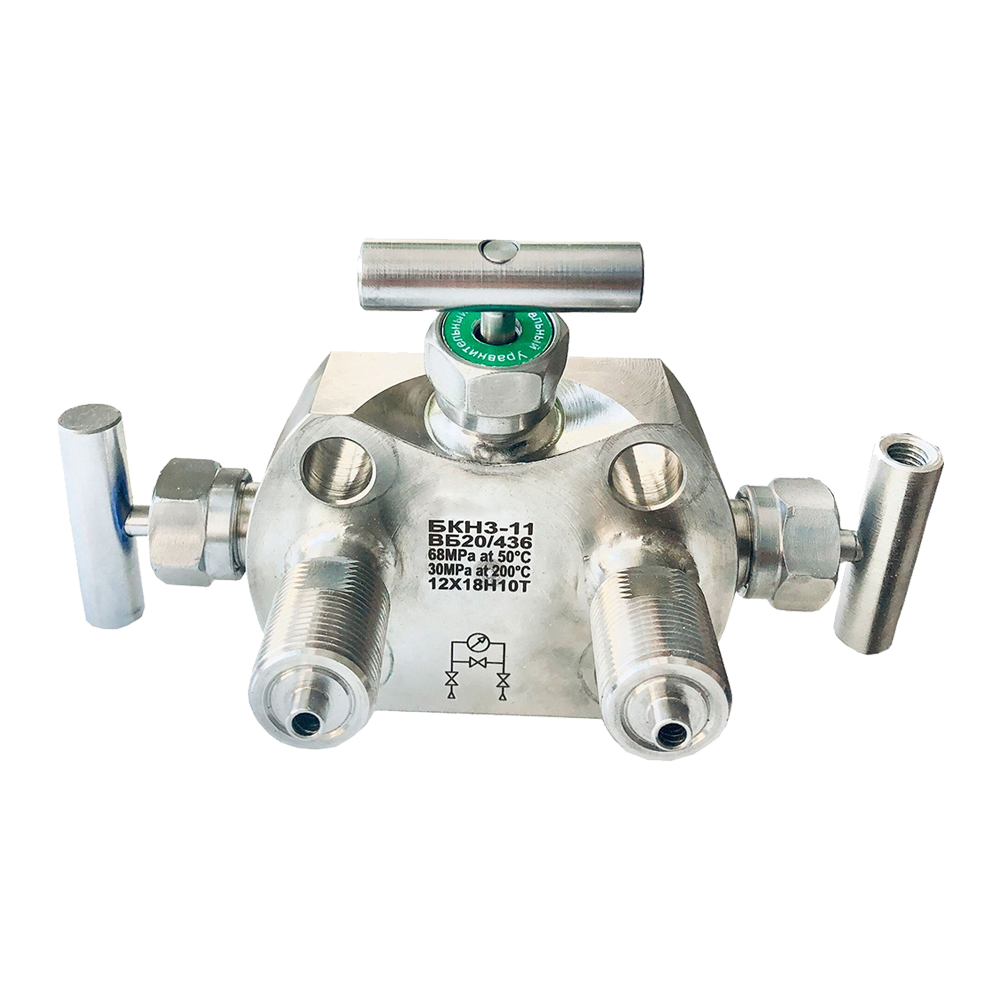

Клапанный блок серии БКН 3-11

Трехвентильные клапанные блоки БКН3: Надежное решение для измерения разности давлений

Трехвентильные клапанные блоки БКН3 предназначены для подключения датчиков разности давлений, обеспечивая высокую точность и надежность в различных технологических процессах.

Технические характеристики

• Измеряемая среда: Жидкость, пар, газ (в том числе газообразный кислород)
• Давление измеряемой среды: До 40 МПа
• Температура рабочей среды: От -60 до 170 °С
• Материал корпуса клапанного блока: Нержавеющая сталь [12Х18Н10Т]

1. Подготовка: При закрытых изолирующих и уравнительном вентилях блока открывается запорная трубопроводная арматура, установленная на технологическом оборудовании.
2. Уравнивание давления: При открытом уравнительном вентиле поочередно открываются на 1-2 оборота изолирующие вентили для уравнения давления в камерах датчика.
3. Закрытие уравнительного вентиля: Уравнительный вентиль закрывается.
4. Открытие «плюсовой» камеры: Рукоятка изолирующего вентиля «плюсовой» камеры датчика открывается до упора.
5. Открытие «минусовой» камеры: Рукоятка изолирующего вентиля «минусовой» камеры датчика открывается до упора.

Трехвентильные клапанные блоки БКН3 обеспечивают точные измерения и надежную работу в самых разнообразных условиях, делая их незаменимым инструментом для автоматизации технологических процессов.
