Назначение
Блоки запорной (БЗА), переключающей (БПА) и отключающей (БОА) арматуры используются для распределения, очистки и контроля расхода природного газа, жидких углеводородов, химических жидкостей и технической воды (далее — перекачиваемой среды). Эти блоки предназначены для разделения перекачиваемой среды на отдельные технологические объекты при рабочем давлении до 16 МПа.
Кроме того, блоки выполняют функцию защиты коллекторов и шлейфов от избыточного давления и позволяют перекрыть поток в случае порыва шлейфа. Также блоки регулируют расход метанола и контролируют распределение, очистку и измерение расхода перекачиваемой среды.
Комплектация
Оборудование блоков запорной арматуры установлено на сварной раме в теплоизолированном помещении. В технологический отсек входят:
- линии трубопроводов;
- система дренажа с дренажным коллектором;
- запорно-регулирующая арматура трубопроводов и дренажа;
- фильтры;
- датчики и сигнализаторы автоматики;
- система вентиляции, отопления и освещения.
По требованию заказчика может быть установлено другое оборудование.

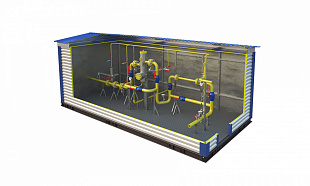

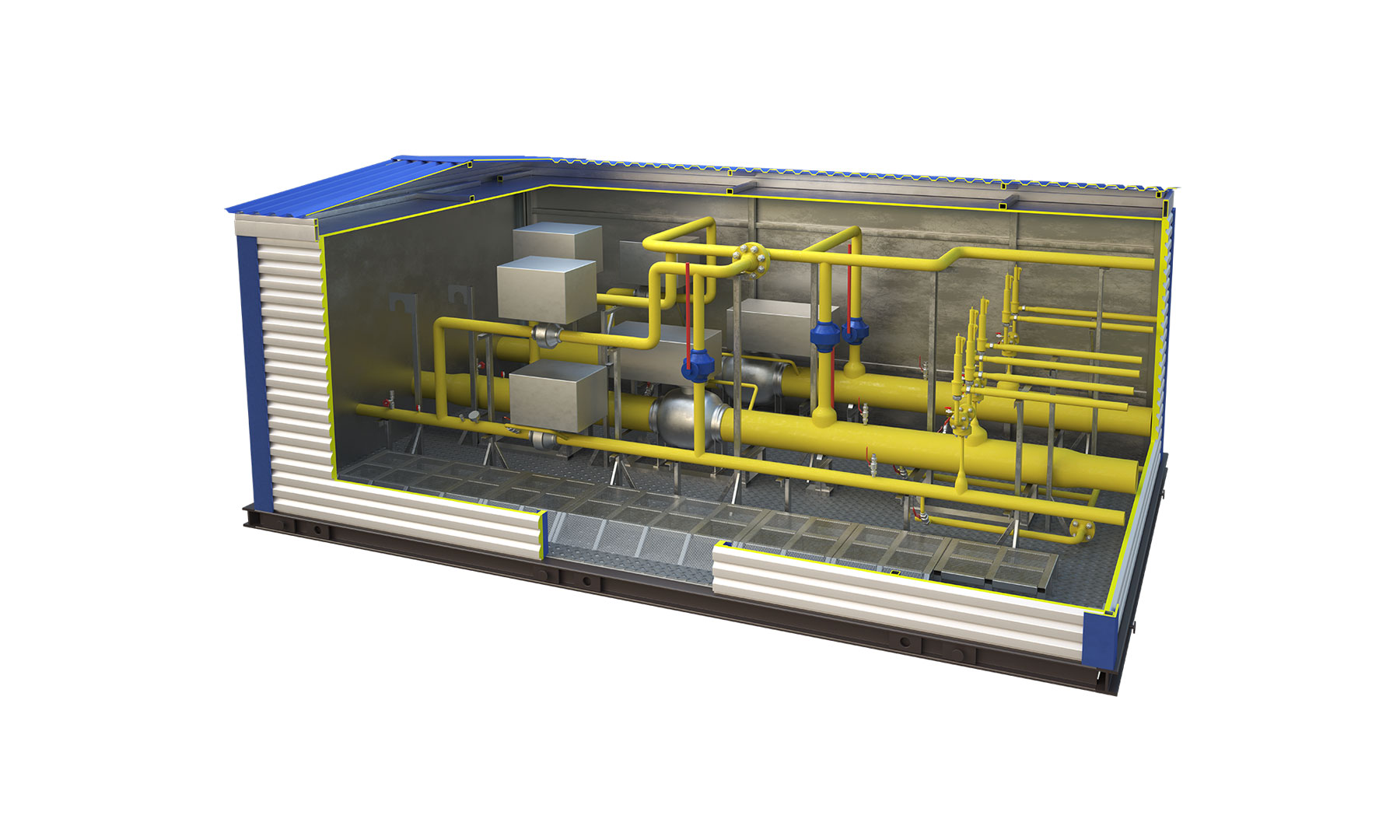

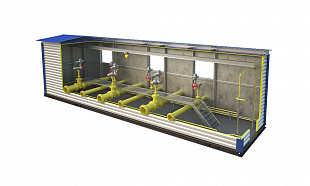

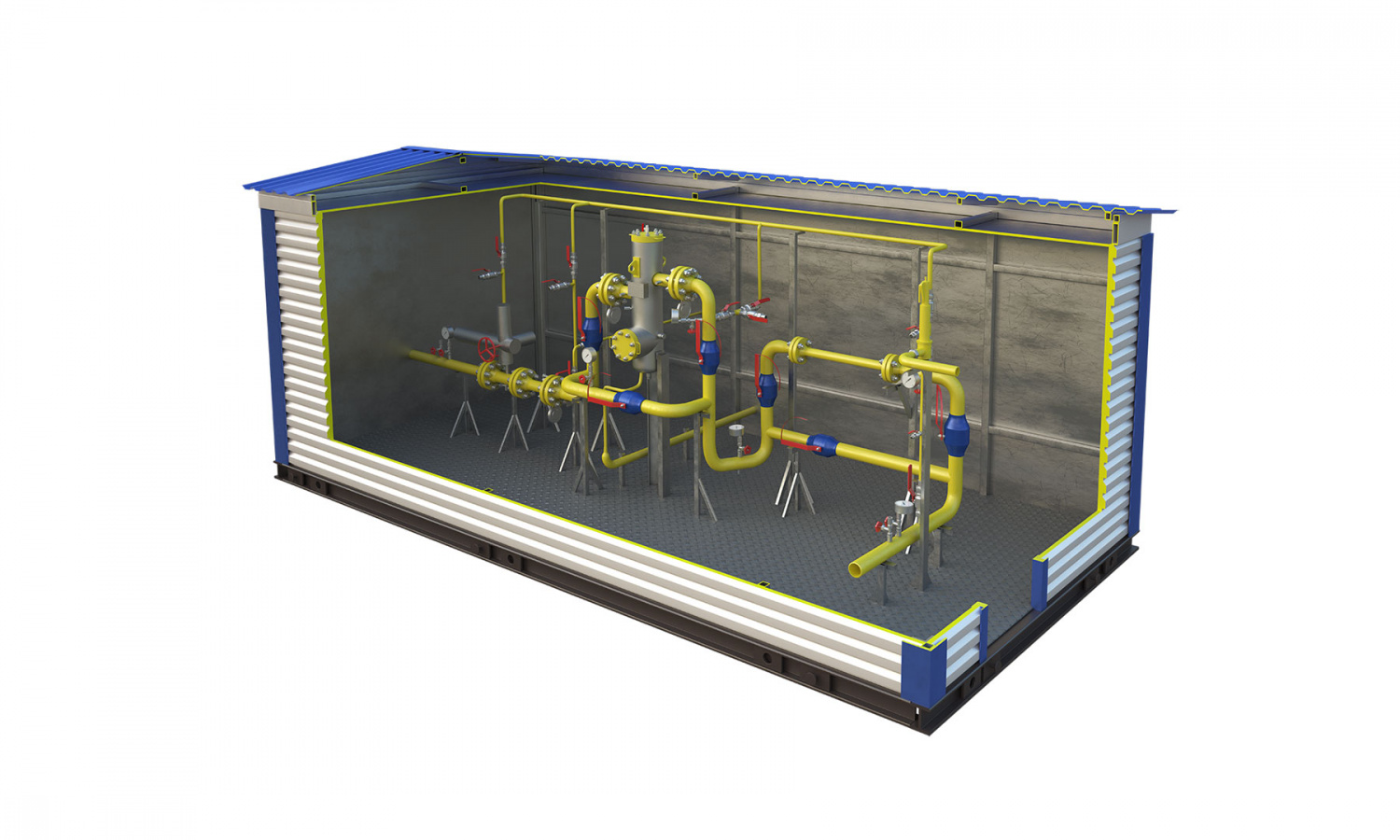

На рисунках 1 и 2 представлены пример технологической схемы и общий вид.
Технические решения блока запорной арматуры разработаны в соответствии с ТУ 3683-011-55402257-2010 «Блочное комплектное оборудование. Технические условия».
