Назначение
Конструктивные особенности
-

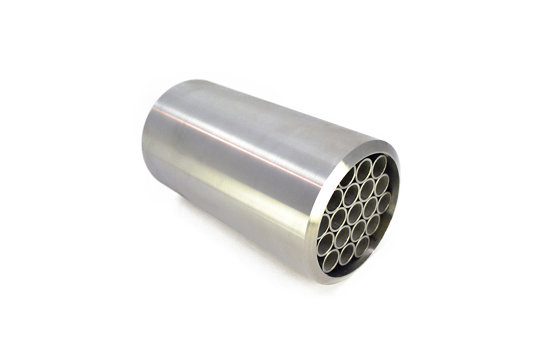

Конструктивно трубчатый струевыпрямитель представляет собой кассету из 19 трубок определенной длины, размещенных в отрезке трубы. Такая конструкция эффективно устраняет закручивание и асимметрию потока измеряемой среды, возникающие из-за местных сопротивлений трубопровода.
- Особое внимание уделяется параллельности трубок друг другу и относительно оси трубопровода, так как нарушение этого требования может привести к тому, что струевыпрямитель сам станет источником закручивания потока.
- Изготавливается в трех исполнениях. При фланцевом креплении струевыпрямителя присоединительные размеры фланцев соответствуют ГОСТ 12815 и ГОСТ 12820 на условное давление 2,5 МПа.
- Трубчатый струевыпрямитель производится в соответствии с требованиями ГОСТ 8.586.1-2005 и ГОСТ 8.586.2-2005 и применяется при относительном диаметре отверстия сужающего устройства не более 0,67. Условное давление измеряемой среды составляет 2,5 МПа.
