Защитные гильзы серий 2001-2004 - важные элементы для точного и безопасного измерения температуры в промышленных условиях. В этом руководстве мы разберем особенности каждой серии и поможем сделать правильный выбор.
Назначение защитных гильз
Защитные гильзы (термокарманы) выполняют несколько критически важных функций:
- Защита датчика от агрессивных сред, высокого давления и механических повреждений
- Возможность замены датчика без остановки технологического процесса
- Точность измерений - правильный подбор гильзы уменьшает погрешность
- Герметичность системы при работе с опасными средами
Обзор серий защитных гильз
Серия 2001 (штуцерные составные)
Конструкция: сборная из нескольких элементов
Преимущества:
- Возможность регулировки длины
- Ремонтопригодность
- Варианты исполнения: 2001 02, 2001 03
Применение: системы с переменными условиями монтажа
Популярные размеры: М20×1.5, 1/2"NPT
Серия 2002 (штуцерные цельноточеные)
Конструкция: монолитная, высокая точность
Преимущества:
- Лучшая герметичность
- Высокая виброустойчивость
- Исполнения: 2002 03, 2002 05
Применение: ответственные участки с вибрацией
Популярные размеры: М27×2, 3/4"NPT
Серия 2003 (вварные)
Конструкция: сварное соединение с трубой
Преимущества:
- Максимальная надежность
- Подходят для высоких давлений
- Нет резьбовых соединений
Применение: высоконапорные системы, АЭС
Особенности: требуют квалифицированного монтажа

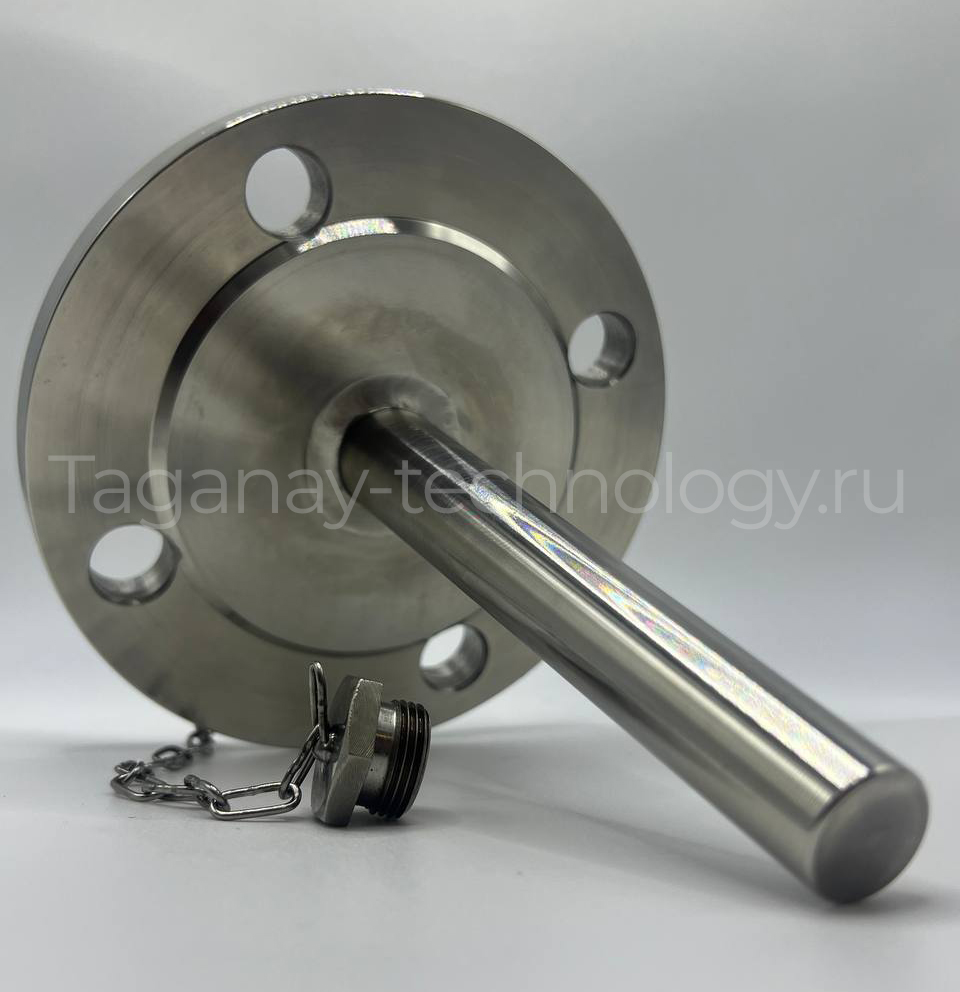

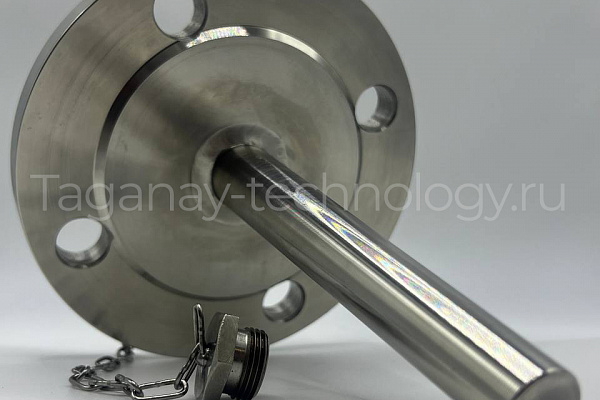

Серия 2004 (фланцевые)
Конструкция: фланцевое крепление
Преимущества:
- Быстрый монтаж/демонтаж
- Возможность установки на действующие трубопроводы
- Широкий диапазон размеров
Применение: крупные трубопроводы, частые проверки
Стандарты: DIN, ANSI, ГОСТ
Критерии выбора защитной гильзы
| Параметр | Рекомендации по выбору |
|---|---|
| Тип среды | Агрессивные среды - нержавеющая сталь 12Х18Н10Т |
| Температура | До 400°C - стандартные, выше - специальные сплавы |
| Давление | Серия 2003 - для высоких давлений (до 25 МПа) |
| Скорость потока | При высоких скоростях - усиленные конструкции |
| Тип соединения | Резьбовые (2001,2002) vs фланцевые (2004) vs сварные (2003) |
| Длина погружения | Должна достигать центра потока (1/2-2/3 диаметра трубы) |
Важно: Для точных измерений длина гильзы должна быть не менее 10 диаметров после местного сопротивления (отвод, задвижка).
Монтаж и эксплуатация
Правила установки
- Очистить посадочное место от загрязнений
- Для резьбовых соединений использовать термопасту
- Затягивать с рекомендуемым моментом (не перетягивать)
- Проверить герметичность после монтажа
- Для фланцевых соединений использовать подходящие прокладки
Типичные ошибки
- Недостаточное погружение в поток (искажение измерений)
- Использование неподходящего материала для среды
- Неправильная ориентация (должна быть против потока)
- Отсутствие теплопроводной пасты
Совместимость с датчиками
Гильзы серий 2001-2004 совместимы с большинством промышленных датчиков температуры:
- Термопреобразователи ТСП, ТСМ, ТСПН
- Термопары типов K, J, S
- Биметаллические термометры
- Цифровые датчики с соответствующим диаметром
Рекомендация: Диаметр гильзы должен быть на 1-2 мм больше диаметра датчика для обеспечения хорошего теплового контакта.
