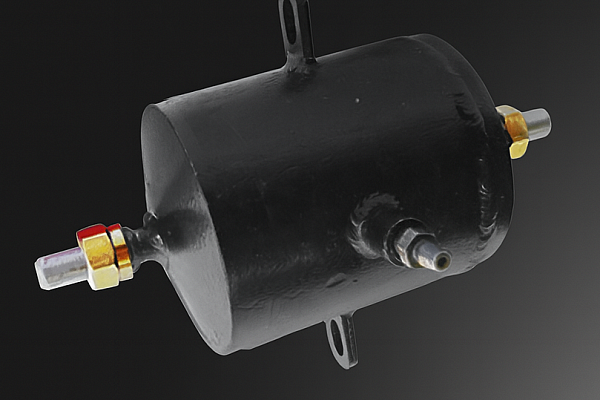

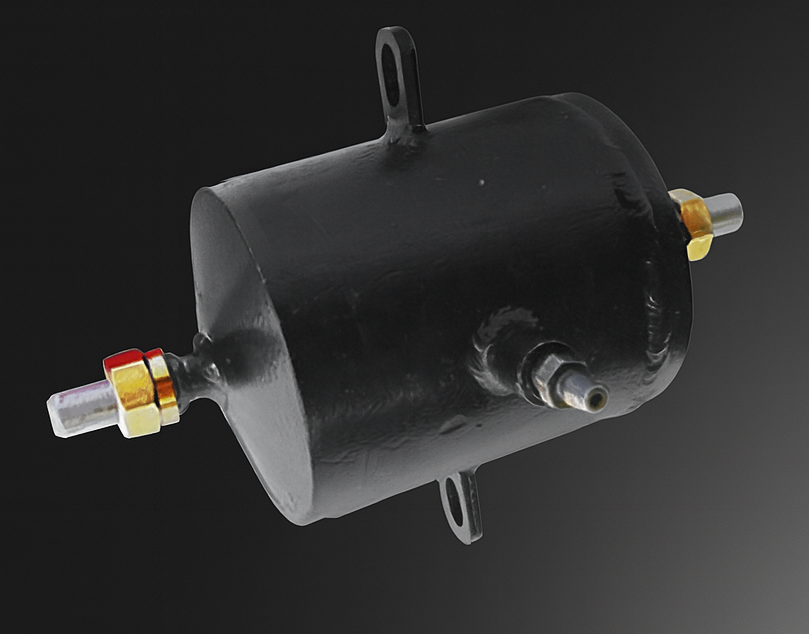

Сосуды СУ, СР и СК: как они влияют на точность измерений

Обзор сосудов СУ, СР и СК: как они влияют на точность измерений

Сосуды в измерительных системах — это незаметные, но крайне важные элементы, от которых напрямую зависит точность и стабильность получаемых данных. Они используются в составе измерительных узлов расхода и уровня, особенно в паропроводах, резервуарах и технологических трубопроводах. Правильно подобранный и установленный сосуд позволяет избежать погрешностей, связанных с температурными перепадами, скачками давления и несимметричным заполнением импульсных линий.

Что такое сосуды в составе измерительного узла

В классической схеме измерения перепада давления с помощью диафрагмы или другого сужающего устройства часто используются импульсные линии, по которым давление передаётся к датчику. Сосуды устанавливаются в эти линии для компенсации уровня жидкости, защиты чувствительных элементов и повышения стабильности сигнала. Они помогают устранить колебания давления, компенсировать разницу температур и сохранить линейность показаний в течение всего рабочего цикла.

Виды сосудов и их назначение

Сосуды СУ — уравнительные

Сосуды СУ применяются при измерении уровня жидкости в резервуарах с помощью датчиков разности давлений. Их задача — стабилизировать уровень в импульсных линиях, обеспечивая одинаковое гидростатическое давление на обе камеры датчика. Это особенно важно при больших высотах или нестабильных условиях эксплуатации. Уравнительные сосуды снижают влияние колебаний давления и перепадов температуры в окружающей среде.

Сосуды СР — разделительные

Разделительные сосуды СР используются для защиты чувствительных элементов датчиков от агрессивных, вязких, загрязнённых или опасных сред. Принцип действия основан на передаче давления через разделительную жидкость, которая заполняет сосуд. Такое решение позволяет использовать стандартные датчики даже в самых сложных условиях: кислотные пары, высокотемпературные среды, абразивные включения. При этом точность измерения не снижается, а оборудование работает дольше и безопаснее.

Сосуды СК — уравнительно-конденсационные

Сосуды СК устанавливаются в паровых системах, где необходима точность при измерении расхода или давления. Они выполняют функцию уравнивания уровня конденсата в двух импульсных линиях, подключенных к диафрагме. Благодаря этому давление в обеих линиях остаётся стабильным, а влияние внешней температуры минимизируется. Без СК сосудов возможны искажения в показаниях датчика, особенно при запуске, остановке или изменении температуры пара.

Как сосуды влияют на точность измерений

Без применения сосудов импульсные линии могут "плавать" — заполняться неравномерно, перегреваться, охлаждаться или подвергаться воздействию вибраций. Всё это приводит к ложным сигналам с датчика, погрешностям в измерениях и отклонениям от допустимых норм. Применение СУ, СР и СК сосудов устраняет эти эффекты и повышает достоверность измерений даже в нестабильных условиях.

Как подобрать сосуд под конкретную задачу

При подборе учитываются:

• тип измеряемой среды: жидкость, пар, химически активные вещества;
• диаметр и длина импульсной линии;
• условия эксплуатации (температура, давление, окружающая среда);
• требования по точности измерений.

Например, для измерения уровня в резервуарах с водой при температуре до 120 °C подойдёт уравнительный сосуд СУ из стали 12Х18Н10Т. А для паропровода на 300 °C — конденсационный сосуд СК с термостойкими патрубками. Ошибки при подборе (например, слишком маленький объём или неподходящий материал) могут привести к искажению результатов и преждевременному выходу из строя оборудования.

Стандарты и материалы изготовления

Сосуды изготавливаются по ГОСТ и ТУ, при этом возможна адаптация конструкции под требования заказчика. Чаще всего применяются:

• 12Х18Н10Т — коррозионно-стойкая сталь;
• Сталь 20 — для неагрессивных сред;
• 09Г2С — повышенная прочность и стойкость к низким температурам.

По согласованию возможна поставка сосудов с нестандартными размерами, присоединительными элементами и дополнительной обработкой. Мы поставляем как единичные изделия, так и партии под серийное производство или проекты АСУ ТП.

Итоги и практические советы

Использование сосудов СУ, СР и СК — это не избыточная мера, а обязательный элемент грамотной инженерии. Они обеспечивают стабильность, точность и надёжность измерений, позволяют избежать аварийных ситуаций и обеспечивают корректную работу всей системы контроля. Правильный выбор и установка сосудов — залог долгосрочной и безопасной эксплуатации оборудования.
