Диафрагмы - важные элементы систем измерения расхода жидкостей и газов в промышленности. В этой статье мы подробно рассмотрим их конструкцию, основные типы и особенности применения в различных отраслях.
Устройство и принцип работы диафрагм

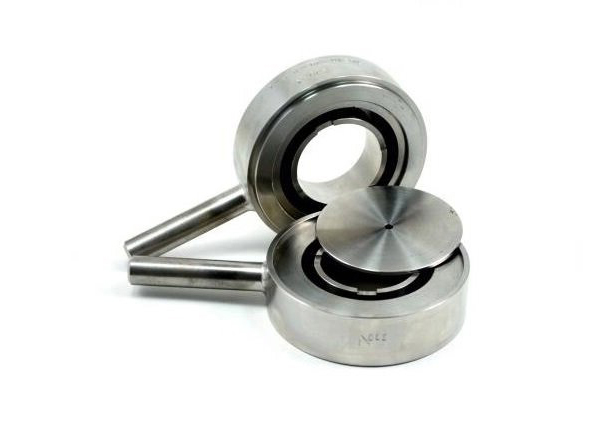

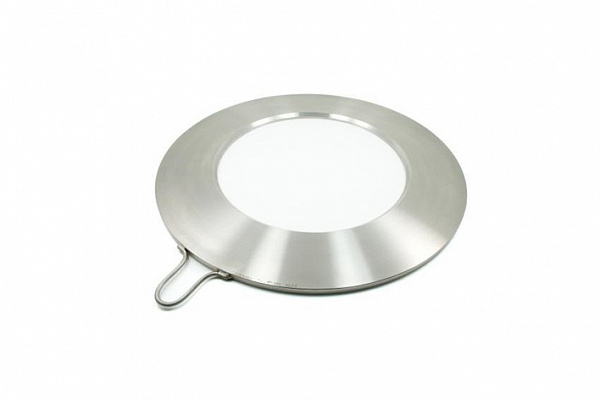

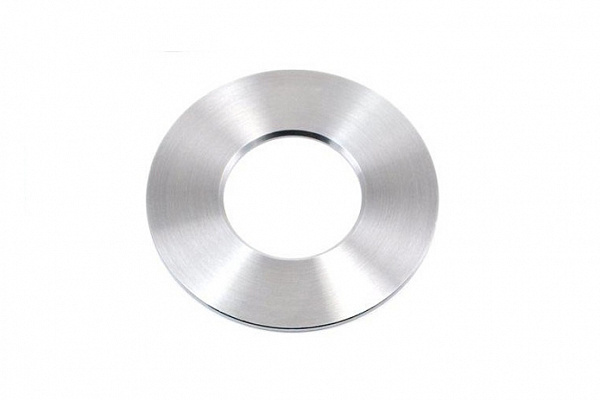

Диафрагма представляет собой диск с отверстием, который устанавливается в трубопровод для создания перепада давления. Основные элементы конструкции:
- Рабочее отверстие - создает местное сужение потока
- Фланцевое соединение - для монтажа в трубопровод
- Измерительные отборы - для подключения датчиков давления
- Корпус - изготавливается из стали, нержавейки или специальных сплавов
Принцип измерения расхода
Диафрагма работает по принципу Бернулли:
- Поток среды сужается при прохождении через отверстие
- Скорость потока увеличивается, а давление уменьшается
- Разница давлений до и после диафрагмы измеряется датчиками
- Расход рассчитывается по специальным формулам
Основные серии диафрагм
Диафрагмы ДКС (камерные стандартные)
Характеристики:
- Рабочее давление: до 10 МПа
- Диапазон температур: -40°C до +400°C
- Материал: сталь 20, 12Х18Н10Т
- Особенности: возможность замены без разборки трубопровода
Применение: системы учета воды, пара, нефтепродуктов.
Диафрагмы ДБС (бескамерные)
Особенности:
- Монолитная конструкция
- Для агрессивных сред
- Модификации: ДБС 0.6 1200, ДБС 1.6 600
Где используют: химическая промышленность, системы с высоким давлением.
Диафрагмы ДФС (фланцевые)
Преимущества:
- Простая установка между фланцами
- Подходят для труб больших диаметров
- Серии: ДФС 10 300, ДФС 25 150
Как выбрать диафрагму
Критерии выбора:
| Параметр | Рекомендации |
|---|---|
| Тип среды | Для агрессивных сред - ДБС, для чистых - ДКС |
| Давление | ДКС - до 10 МПа, ДБС - до 25 МПа |
| Температура | Стандартные до +400°C, специальные исполнения до +600°C |
| Диаметр трубопровода | ДКС - от 50 мм, ДФС - от 100 мм |
| Точность измерений | ДКС обеспечивают более точные измерения (±1-2%) |
Совет инженера: При выборе диафрагмы учитывайте не только текущие параметры системы, но и возможные изменения в будущем (увеличение расхода, изменение среды).
Сферы применения диафрагм
Нефтегазовая промышленность
Используются для:
- Учета расхода нефти и газа
- Контроля параметров на магистральных трубопроводах
- Систем коммерческого учета
Энергетика
Применение:
- Измерение расхода пара на ТЭЦ
- Контроль подачи теплоносителя
- Системы водоподготовки
Химическая промышленность
Особенности:
- Использование коррозионностойких материалов
- Специальные исполнения для агрессивных сред
- Диафрагмы с защитными покрытиями
Монтаж и обслуживание
Основные правила установки:
- Монтаж только на прямых участках трубопровода
- Минимальное расстояние до местных сопротивлений - 10D
- Герметичность фланцевых соединений
- Правильная ориентация диафрагмы (метка направления потока)
Обслуживание
- Регулярная проверка: состояние кромки отверстия
- Чистка: удаление отложений в камерах
- Поверка: периодичность согласно регламенту
